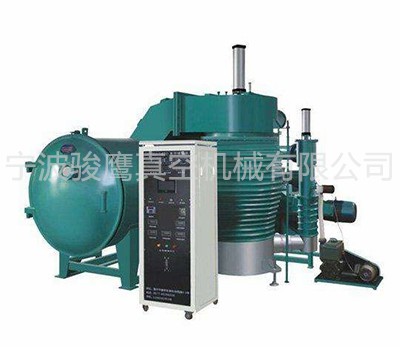

产品名称:JYZ系列卧式蒸发镀膜机

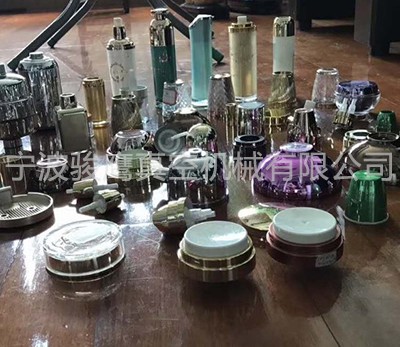

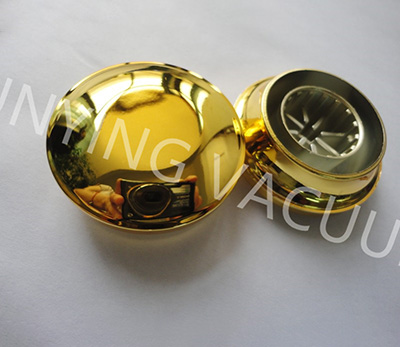

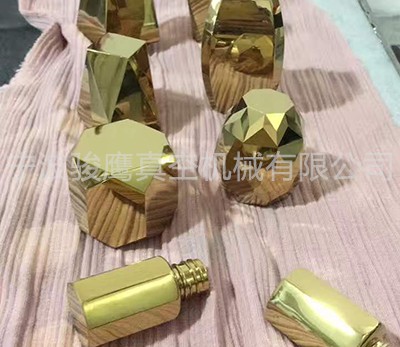

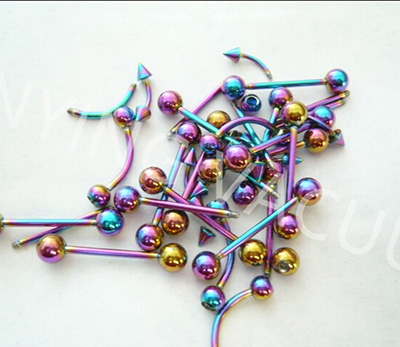

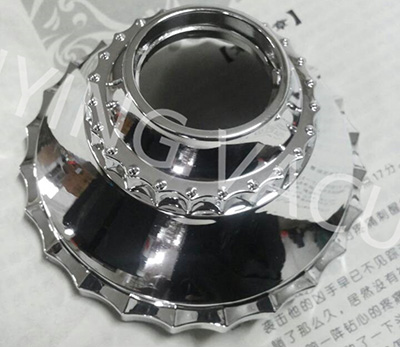

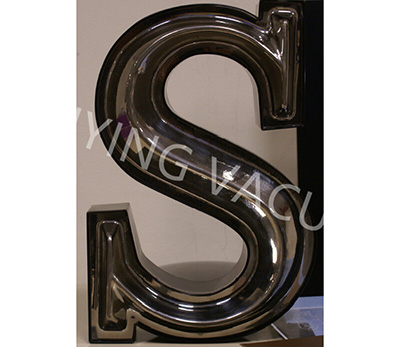

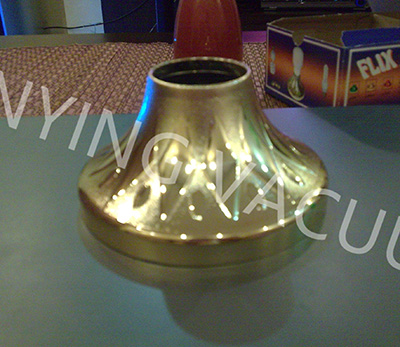

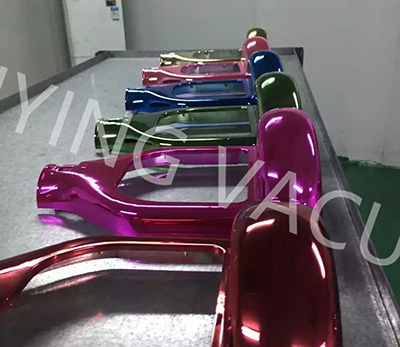

产品描述:JYZ系列高真空蒸发镀膜机主要适用于塑料、陶瓷、玻璃及金属材料制品表面镀制金属化装饰膜、七彩膜。电镀工艺简单、成熟、无环境污染,被广泛采用,是替代传统湿法水电镀的理想真空镀膜设备。
基本配置:
1. 真空室采用优质碳钢制造,真空室有效尺寸Φ1600~Φ2000mm,长度2000mm;
2. 真空系统采用国产名牌油扩散泵、罗茨泵、机械泵;
3. 镀铝及镀七彩可自由切换,可实现真空镀膜全自动控制;
4. 镀金银及镀七彩各两套工件架,可任意选择;
5. PLC+触摸屏控制,可实现抽真空、镀膜的全自动控制,自动记录工艺参数。
技术参数:
型号 | JYD-1200 | JYD-1400 | JYD-1600 | JYD-1800 | JYD-2000 |
镀膜室内尺寸(mm) | Φ1200×1900 | Φ1400×1900 | Φ1600×2000 | Φ1800×2000 | Φ2000×2000 |
真空性能(新机、空载) | 极限真空度3X10-3Pa,空载从大气抽真空至5X10-2Pa小于8分钟 | ||||
供电要求 | 3相4线380V±10%,50Hz,名义功率80KVA,蒸发功率20-30KVA | ||||
压缩空气要求 | 压力0.5-0.6Mpa,干燥、清洁 | ||||
冷却水要求 | 水温≤25℃,压力0.4-0.6Mpa,水质类同于城市自来水,耗量2-6T/H | ||||
设备尺寸(m) | 3.2×4.2 | 4.2×5.2 | |||
总重量(Kg) | 4500 | 5000 | 6800 | 7000 | 7600 |
